Volkswagen ID.4: Air quality improvement system

Volkswagen ID.4 (E21) 2021-2025 Service Manual / Heating, air conditioning system / Air conditioning system / Air quality improvement system

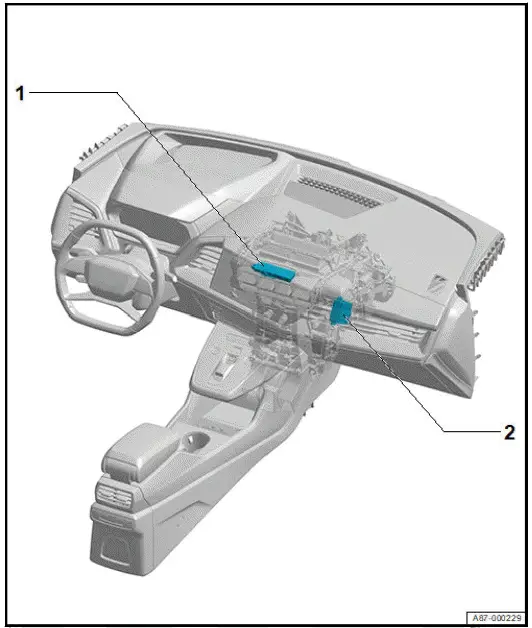

Overview of fitting locations - air quality improvement system

  1. Ioniser control unit - J897-
  • ⇒ Rep. gr. 87 ; Removing and installing ioniser control unit J897
  1. Air conditioner sensor for fine particle concentration - G930-
  • ⇒ "18.3 Removing and installing air conditioner sensor for fine particle concentration G930"

Volkswagen ID.4. Overview of fitting locations - air quality improvement system

Removing and installing ioniser control unit J897

Removing

  • Remove air duct for dash panel vent (centre) ⇒ Rep.

    gr. 87 ; Removing and installing air duct for dash panel vent (centre) .

  • Unplug electrical connectors -1-.
  • Release ioniser control unit - J897- -2- -arrow A- and push it in direction of -arrow B-.
  • Detach control unit -2-.

Volkswagen ID.4. Removing and installing ioniser control unit J897

Installing

Installation is carried out in reverse sequence.

Removing and installing air conditioner sensor for fine particle concentration G930

Removing

  • Remove glove compartment ⇒ General body repairs, interior; Rep. gr. 68 ; Storage compartments/covers/trim panels; Removing and installing glove compartment
  • Release fasteners -arrow- and detach air conditioner sensor for fine particle concentration - G930- -1-.
  • Unplug electrical connector -2-.

Volkswagen ID.4. Removing and installing air conditioner sensor for fine particle concentration G930

Installing

Installation is carried out in reverse sequence.
