Volkswagen ID.4: Tail lights

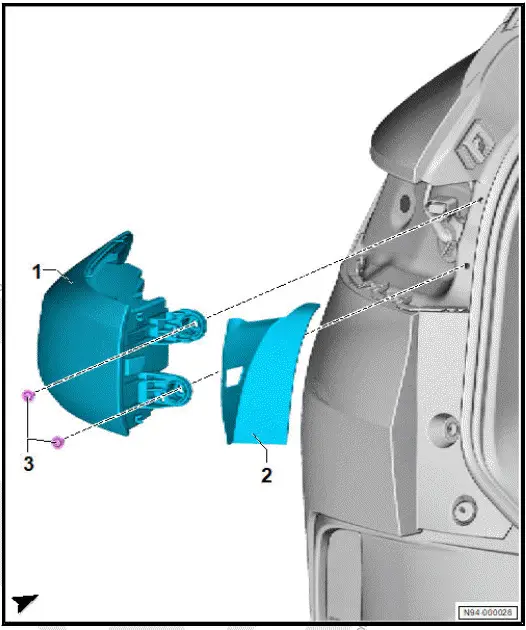

Assembly overview - tail light cluster on body

Volkswagen ID.4. Assembly overview - tail light cluster on body

Overview shown for left side of vehicle as an example

  1. Left tail light - MX3- / right tail light - MX4-
  • ⇒ Rep. gr. 94 ; Removing and installing tail light cluster [MX3]/ [MX4]
  1. Tail light cluster cover
  • ⇒ Rep. gr. 94 ; Removing and installing tail light cluster [MX3]/ [MX4]
  1. Bolt
  • Qty. 2
  • 3.5 Nm

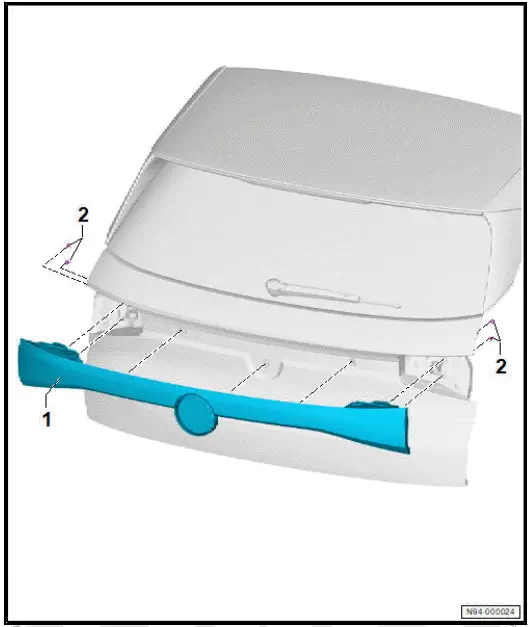

Assembly overview  tail lights in rear lid

Volkswagen ID.4. Assembly overview  tail lights in rear lid

  1. Centre tail light cluster - MX13-
  • ⇒ Rep. gr. 94 ; Removing and installing centre rear tail light cluster [MX13]
  1. Nut
  • qty. 4
  • 4 Nm

Removing and installing centre rear tail light cluster [MX13]

Centre tail light cluster - MX13- is referred to hereafter as centre tail light cluster.

Removing

Renewing tail light cluster:

  • Renew rear badge ⇒ General body repairs, exterior; Rep.gr. 66 ; Lettering and badges; Removing and installing rear badge .

All vehicles (continued)

Trim with service opening:

  • Lever off caps -1- using commercially available plastic wedge.

Volkswagen ID.4. Removing and installing centre rear tail light cluster [MX13]

All vehicles (continued)

Trim without service opening:

  • Remove lower rear lid trim ⇒ General body repairs, interior; Rep. gr. 70 ; Luggage compartment trims; Removing and installing lower rear lid trim .

All vehicles (continued)

  • Disconnect electrical connectors -3-.
  • Unscrew nuts -2-.
  • Remove centre tail light cluster -1-.

Volkswagen ID.4. Removing and installing centre rear tail light cluster [MX13]

Installing

Install in the reverse order of removal, observing the following:

Tightening torques

  • ⇒ Rep. gr. 94 ; Assembly overview - tail light cluster on rear lid

Removing and installing tail light cluster [MX3]/[MX4]

Left tail light cluster - MX3- and right tail light cluster - MX4- are referred to hereafter as tail light cluster.

Removal and installation are described for the left side of vehicle as an example.

Removing

  • Release tail light cluster cover -1- in direction of -arrowusing commercially available plastic wedge.
  • Remove tail light cluster cover -1- towards rear.

Volkswagen ID.4. Removing and installing tail light cluster [MX3]/[MX4]

  • Unscrew bolts -2-.
  • Remove tail light cluster -1- enough to allow access to electrical connector.
  • Disconnect electrical connector.
  • Remove tail light cluster -1-.

Volkswagen ID.4. Removing and installing tail light cluster [MX3]/[MX4]

Installing

Install in the reverse order of removal, observing the following:

Tightening torques

  • ⇒ Rep. gr. 94 ; Assembly overview - tail light cluster on body

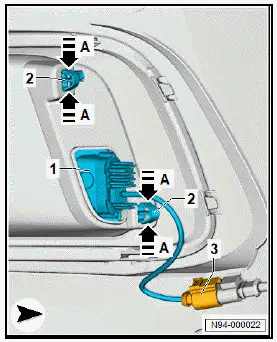

Removing and installing rear fog light [X3]

The rear fog light - X3- will henceforth be referred to as "rear fog light".

Removal and installation are described for the left vehicle side as an example.

Removing

  • Remove bumper cover ⇒ General body repairs, exterior; Rep. gr. 63 ; Rear bumper; Removing and installing bumper cover .
  • Disconnect electrical connector -3-.
  • Release retaining clips -2- in direction of -arrow A-.
  • Remove rear fog light -1-.

Volkswagen ID.4. Removing and installing rear fog light [X3]

Installing

Install in reverse order of removal, observing the following:

  • The rear fog light must engage audibly.

Tightening torques

  • ⇒ General body repairs, exterior; Rep. gr. 63 ; Rear bumper; Assembly overview - rear bumper
